Тип електричної схеми, за якою проводиться підключення світлодіодної стрічки, залежить від кількох факторів: довжини стрічки та її типу. Як правило, стандартна довжина світлодіодної стрічки становить п'ять метрів. За типом стрічки класифікують, як одноколірні і RGB стрічки. Розглянемо схеми підключення одноколірних світлодіодних стрічок.
При придбанні блоку живлення для світлодіодної стрічки зверніть увагу на відповідність його номінальної потужності споживаної потужності світлодіодної стрічки. Якщо ви плануєте підключити декілька світлодіодних стрічок, то відповідно вибирайте той блок живлення, номінальна потужність якого трохи більше сумарної споживаної потужності обох стрічок. При виборі блоку живлення завжди робіть невеликий запас по потужності.
При мотажі з LED-стрічками дотримуються наступних правил:
- забороняється використовувати світлодіодні стрічки із пошкодженою ізоляцією. Вся конструкція має бути захищена від механічного впливу.
- температура в місці встановлення повинна бути в межах від –40 до +50 градусів.
- підготуйте поверхню, на яку збираєтеся клеїти стрічку. Її необхідно зачистити та знежирити.
- при підключенні дотримуйтесь полярності.
- має подаватися живлення, що відповідає її технічним характеристикам. Перевищення напруги – ще одна причина перегріву.
- за відсутності алюмінієвого профілю для кріплення діоди сильніше нагріватимуться і швидше втратить яскравість свічення.
Схема підключення одного і декількох одноколірних світлодіодних стрічок
Підключити одну стрічку стандартного розміру (5 метрів) досить просто. Для цього необхідно підключити стрічку до блоку живлення, а його до електричної побутової мережі 220 В. Якщо у вас блок живлення виведеними шнурами, то вам слід орієнтуватися на їх забарвлення. Шнур для підключення до побутової мережі, як правило, має встановлену штепсель.
Загальноприйнята кольорове маркування шнура блоку харчування для підключення світлодіодної лаенти наступна: червоний колір - це плюс, а чорний або синій відповідно мінус. Можлива також інша маркування.
У всякому разі, перед остаточним підключенням провідників, спробуйте живити світлодіодну стрічку. Якщо ви переплутали мінус з плюсом, не переживайте, нічого поганого не трапиться. В даному випадку світлодіодна стрічка просто не буде світитися. Поміняйте місцями провідники і перевірте працездатність вироби.
Існують також блоки живлення, в яких спочатку немає виведених шнурів. В даному випадку вам необхідно підключити необхідні шнури до відповідних затискачів блоку живлення. Підключити шнури самостійно не складно, так як затискачі блоку живлення промарковані. Якщо вам не зрозуміла маркування, почитайте інструкцію до даного виробу, так має бути приведена схема підключення блоку живлення до побутової мережі і безпосередньо до самої стрічки.
Для остаточного підключення провідників до світлодіодним стрічці необхідно забезпечити хороший контакт. Існує два способи підключення живильного проводу до світлодіодним стрічці.
Перший - це використання коннектора. Для під'єднання живильного проводу досить взяти коннектор, відсунути спеціальну затискну пластину, насунути коннектор на край світлодіодної стрічки і повернути на місце затискну пластину. Тепер залишилося приєднати провід, що йде від коннектора до блоку живлення.
Другий спосіб - це приєднання живильного проводу пайкою. Якщо ви маєте навички пайки провідників, то ви зможете без праці приєднати провід до світлодіодним стрічці, заощадивши кошти на придбання конекторів, особливо якщо ви плануєте установку декількох світлодіодних стрічок. Даний спосіб з'єднання відрізняється високою надійністю, так як з часом контакт проводу зі стрічкою не погіршується, як це може бути при використанні конекторів.
Якщо у вас є необхідність підключення декількох світлодіодних стрічок, то в даному випадку необхідно знати деякі нюанси. Не рекомендується підключати другу стрічку до першої послідовно, так як на підключеної стрічці буде спостерігатися значне падіння напруги. Крім того, перша стрічка може перегріватися, так як її струмопровідні доріжки розраховані на струм однієї стрічки. Перегрів в свою чергу значно скорочує термін служби світлодіодів. Правильний варіант - підключити другу стрічку до висновків блоку живлення.
Для підключення двох світлодіодних стрічок необхідний блок живлення великої потужності і відповідно досить великого розміру. Якщо простір для установки блоків живлення обмежена, наприклад, ви хочете його встановити безпосередньо в каркас підвісної стелі, то можна підключити стрічки дещо іншим способом.
Наступна схема підключення двох одноколірних світлодіодних стрічок передбачає використання двох блоків живлення. Тобто в даному випадку кожна зі світлодіодних стрічок буде запитана від окремого блоку живлення.
Схема підключення одноколірної світлодіодним стрічки

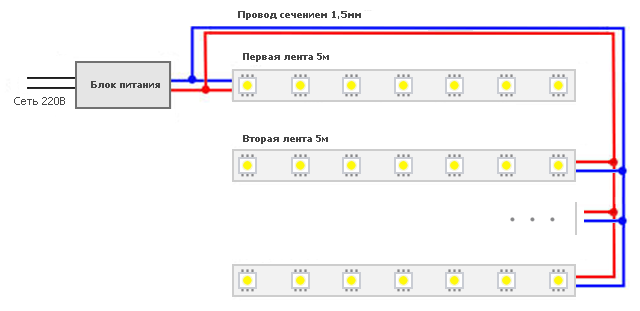

Схема паралельного підключення двох одноколірних світлодіодних стрічок
Схема підключення двох одноколірних світлодіодних стрічок з двома блоками живлення
Якщо у вас є необхідність підключити до світлодіодним стрічці невелику частину іншої стрічки, то можна з'єднати їх послідовно, тобто один до одного. В даному випадку падіння напруги буде незначним або взагалі буде відсутній. Перед тим, як приступати до приєднання другої частини стрічки, підключіть її до основної стрічці і подивіться, чи не спостерігається падіння напруги. Якщо все в порядку, то можна з'єднати дві частини стрічки одним з вище запропонованих способів.
До речі, для цієї мети є двосторонні коннектори.
Схема підключення одного і декількох світлодіодних RGB стрічок
У першій частині статті були розглянуті схеми підключення світлодіодної стрічки одноколірного типу. У цій статті розглянемо схеми підключення світлодіодних RGB стрічок.
Основна відмінна риса схем підключення RGB стрічок - це наявність ще одного пристрою в схемі - контролера. Цей пристрій призначений для управління кольорами стрічки і інтенсивністю світіння світлодіодів.
Підключення світлодіодним RGB стрічки проводиться таким чином. На початку блок живлення підключається до побутової мережі, потім до контролера. Особливості підключення блоку живлення наведені в першій частині матеріалу.
Даний тип світлодіодної стрічки дещо відрізняється від одноколірної стрічки. Підключення RGB стрічок здійснюється за допомогою чотирьох провідників. Три провідника призначені для управління кольорами світлодіодної стрічки: синім, червоним і зеленим. Четвертий провід - загальний. Як на контролері, так і на кінцях світлодіодної стрічки нанесено маркування висновків: «B» - синій колір; «R» - червоний колір; «G» - зелений колір; «V +» - загальний провід живлення.
Підключення світлодіодним стрічки до контролера може бути виконано як пайкою, так і за допомогою конекторів.
Якщо у вас виникла необхідність підключення ще однієї світлодіодним RGB стрічки, то в даному випадку необхідно врахувати загальну сумарне навантаження світлодіодних стрічок. Вона повинна бути менше номінального навантаження контролера і блоку живлення.
Як правило, контролер розрахований на певний струм навантаження, який, значно менше сумарного струму, споживаного двома повнорозмірними RGB стрічками. Як вчинити в даному випадку?
Для підключення декількох світлодіодних стрічок даного типу існують RGB підсилювачі. Даний підсилювач зберігає синхронність управління квітами і інтенсивністю світіння світлодіодів. Тобто в даному випадку обидві стрічки будуть працювати синхронно.
Друга світлодіодна стрічка підключається до RGB підсилювача, а він, у свою чергу, до основної стрічці. Харчування підсилювача здійснюється від блоку живлення. Можна використовувати як окремий блок живлення для підсилювача, так основний, що живить контролер. Відповідно, загальний блок живлення для контролера і підсилювача буде порівняно великих розмірів. Тому доцільніше буде придбати два блоки живлення для підключення окремо контролера і підсилювача.
Схема підключення світлодіодної RGB стрічки
Схема паралельного підключення двох світлодіодних RGB стрічок
Схема підключення другий світлодіодним RGB стрічки через RGB підсилювач
